תכונות המוצר:

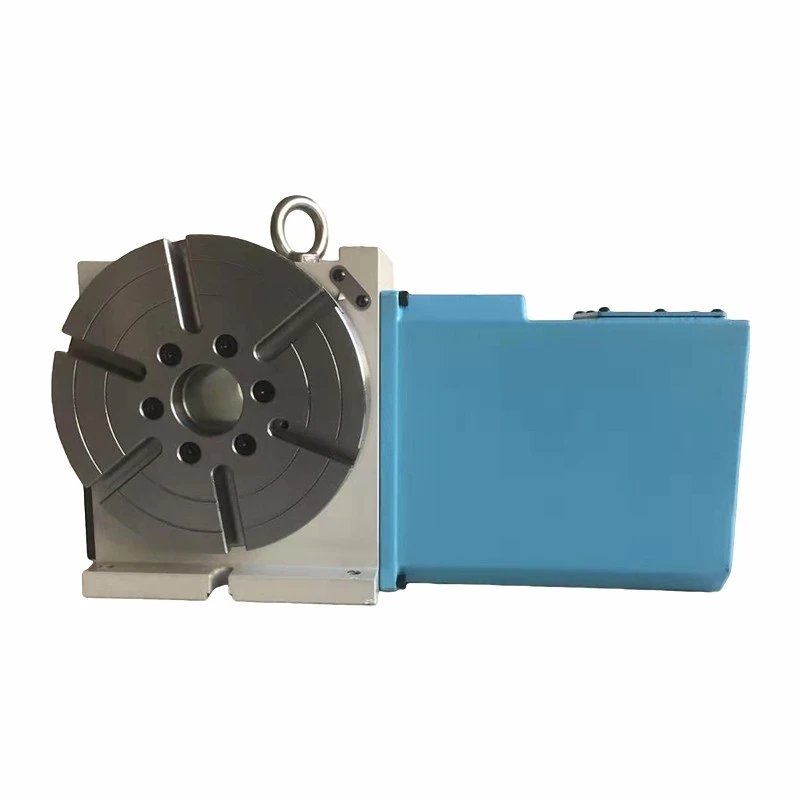

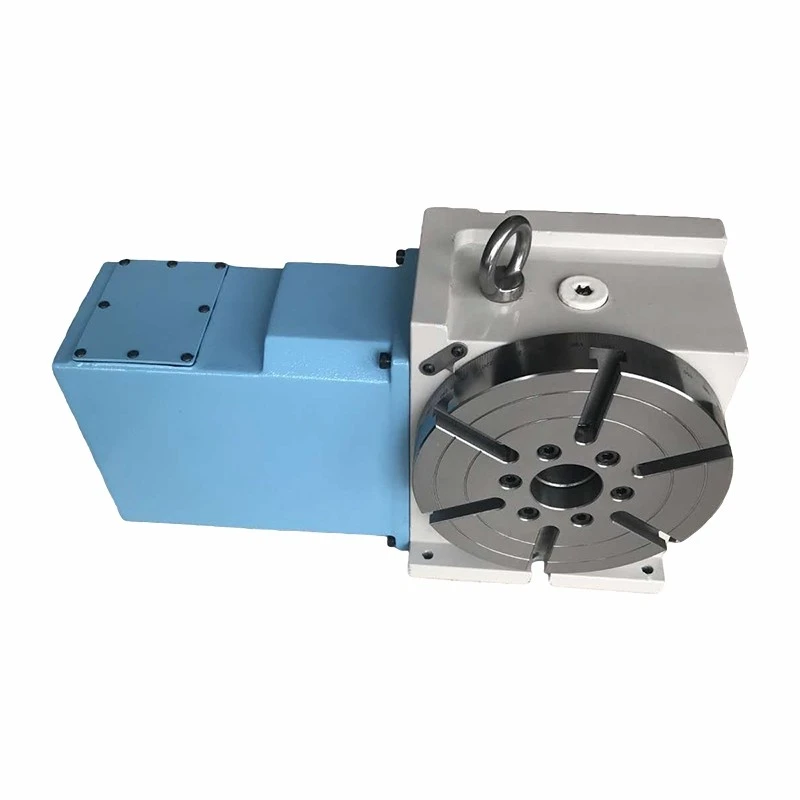

השולחן המסתובב עם הציר הרביעי בעל דיוק גבוה, כולם מאמצים מיסבים צירים רדיאליים-. ציוד התולעת זמין בחומרי נחושת וסגסוגת פלדה. ביניהם, גלגלי שיניים מסגסוגת תולעת פלדה מציעים עמידות בפני שחיקה ומומנט גבוה יותר בהשוואה לגלגלי נחושת, מה שהופך אותם עמידים יותר בפני בלאי המושרה-העומס כאשר מוחלים על ציר ההטיה של מכונות 4 צירים.
1. דיוק גבוה: מצויד במערכות גלגלי תולעים כפולות-מייוצרות ביפנית. חומר ציוד התולעת מספק עמידות בפני שחיקה משופרת וחיי שירות ארוכים יותר.
2. קשיחות גבוהה: מאמץ מיסבים רדיאליים-ציאליים, שיכולים להתמודד בקלות עם פעולות חיתוך-כבדות.
3. רבגוניות: כולל עיצוב צמצם- גדול בכל הדגמים, המאפשר יישומי מתקנים גמישים יותר.
4. ביצועים עמידים למים: עיצוב מתכת עמיד למים מלא עם דירוג עמיד למים של IP65 ומעלה.
5. עיצוב אסתטי: גימור חיצוני בדרגת צבע- מוחל על כל הדגמים, המגלם את האסתטיקה החדשה של אומנות מכנית.
מֵמַד:
|
דֶגֶם |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
Φ |
P |
D |
|
SKQ-12160 |
132 |
233 |
200 |
183 |
13 |
18 |
125 |
16.5 |
18 |
8 |
10 |
147 |
92.5 |
Φ160 |
210 |
Φ32 |
|
SKQ-12200 |
132 |
233 |
200 |
183 |
13 |
18 |
135 |
20 |
18.5 |
8.5 |
12 |
147 |
93 |
Φ200 |
230 |
Φ42 |
חיווט כבלים:
לשולחן הסיבובי הציר ה-High Precision 4 יש כבל 2 פינים ו-2 חוטים (לבנים) כאן:
כבל 2 פינים מיועד למתג ביתי (סוג NC), יש לו 2 חוטים:
חום וכחול
(אם בקר ה-cnc שלך צריך 0v כאות קלט ביתי, אנא חבר כחול ל-0v וחום לאות קלט ביתי)
(אם בקר ה-cnc שלך צריך 24 וולט כאות קלט ביתי, אנא חבר חום ל-24 וולט וכחול לאות קלט ביתי)
שני החוטים הלבנים מיועדים לשסתומי סולנואיד BRAKE DC24V + , - POWER. הבלם הוא מסוג פתוח רגיל, בעת לחיצה באוויר
סולנואיד פעיל, הבלם פועל.
אוגן מנוע:
ברירת המחדל של אוגן ההרכבה של שולחן סיבובי ציר 4 עם דיוק גבוה הוא 80*80 מ"מ, PCD הוא Φ90
אם מנוע סרוו הוא מחברה אחרת, והממד שונה, אנא צור איתנו קשר.
יחס הילוכים:
SKQ-12160 יחס העברה הוא 1:60
יחס העברה SKQ-12200 הוא 1:72
הגדרת פרמטרים של בקר TAC2004M:
אנחנו כבר מגדירים את יחס ההילוך האלקטרוני לנהג סרוו, אנא הגדר את פרמטר סטטוס בקר CNC No.33 Bi3=1
